Matriz branca ajustável de geração 2 6mm da série Vesta®
Matriz branca ajustável de 2 6mm da série Bridgelux® Vesta®
Descrição
Matriz branca ajustável de 2 6mm da série Bridgelux® Vesta®

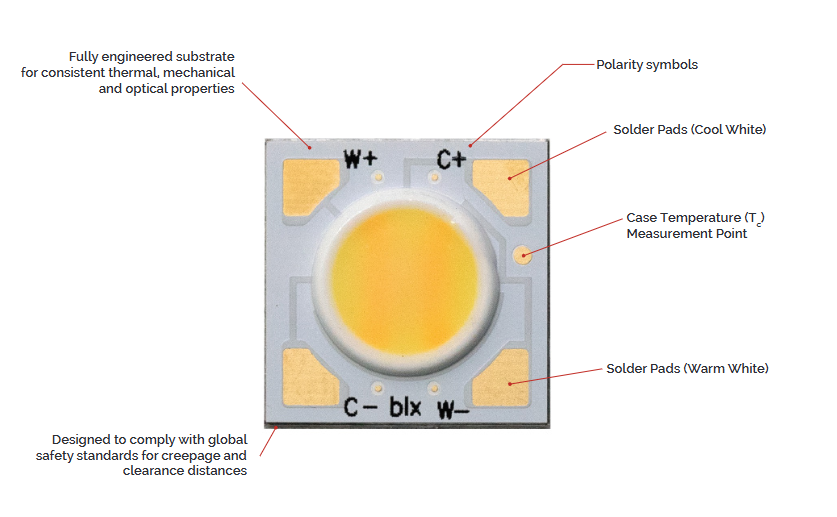

Os arrays Bridgelux são dispositivos totalmente projetados que fornecem desempenho térmico e óptico consistente em uma plataforma mecânica projetada. Os arrays incorporam vários recursos para simplificar a integração e montagem do projeto.
|
Família de produtos |
Produto |
Número da peça |
Número do documento |
Tamanho LES (mm) |
Tipo. Fluxo (lm) |
Se (mA) |
Vf (V) |
Potência (W) |
Eficácia (lm/W) |
Tamanho do substrato (mm) |
Faixa CCT (K) |
IRC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXRV Vesta TW | Vesta Ajustável Branco 6mm | BXRV-TR-2750G 06A0-B-2x | DS349 | 6.8 | 610 | 150 | 38 | 5.7 | 110 | 12.5x12.5 | 2700-5000 | 93 |
| BXRV Vesta TW | Vesta Ajustável Branco 6mm | BXRV-TR-2765G-06A0-B-2x | DS349 | 6.8 | 615 | 150 | 38 | 5.7 | 111 | 12.5x12.5 | 2700-6500 | 93 |
| BXRV Vesta TW | Vesta Ajustável Branco 6mm | BXRV-TR-1840G-06A0-B-2x | DS349 | 6.8 | 580 | 150 | 38 | 5.7 | 105 | 12.5x12.5 | 1800-4000 | 93 |
Tabela 1:Guia de seleção, dados de medição
|
Número da peça |
Nominal TCC 1 Tc=85 grau (K) |
Típico IRC2 Tc=85 grau |
Nominal Dirigir Atual por canal (mA) |
Típico Vf 3 Tc=25 grau (V) |
Típico Poder Tc=25 grau (W) |
Típico Pulsado Fluxo 3, 4, 5 Tc=25 grau (lm) |
Típico Eficácia5 Tc=25 grau (eu/W) |
Mínimo Pulsado Fluxo8 Tc=25 grau (lm) |
Típico CC Fluxo7, 8 Tc=85 grau (lm) |
|
BXRV-TR-2750G 06A0-B-23 |
2700 |
93 |
150 |
37 |
5.6 |
530 |
95 |
477 |
456 |
|
5000 |
92 |
150 |
37 |
5.6 |
610 |
110 |
549 |
519 |
|
|
BXRV-TR-2765G-06A0-B-23 |
2700 |
93 |
150 |
37 |
5.6 |
530 |
95 |
477 |
456 |
|
6500 |
92 |
150 |
37 |
5.6 |
615 |
111 |
554 |
523 |
|
|
BXRV-TR-1840G-06A0-B-2X |
1800 |
93 |
150 |
37 |
5.6 |
350 |
63 |
315 |
305 |
|
4000 |
92 |
150 |
37 |
5.6 |
580 |
105 |
522 |
499 |
Mesa 2: Tabela de produtos registados no Registo Europeu de Produtos para Rotulagem Energética (EPREL)
|
|
TCC (K) |
IRC |
Cura- aluguel 3 (mA) |
Volt- idade 3 (V) |
Útil Fluxo2 útil Grau Tc=85 (lm) |
Poder (W) |
Eficácia (eu/W) |
Energia Eficiência Aula4 |
Regis- tração Não |
|
|
|||||||||
|
BXRV-TR-2750G-06A0-B-23 |
5000 |
90 |
200 |
36.33 |
653 |
7 |
89 |
G |
876352 |
|
BXRV-TR-2765G-06A0-B-23 |
6500 |
90 |
200 |
36.33 |
659 |
7 |
90 |
G |
879088 |
|
BXRV-TR-1840G-06A0-B-23 |
4000 |
90 |
180 |
35.79 |
576 |
6 |
89 |
G |
890639 |
Papel Número
Tabela 3:Características Elétricas
|
Número da peça |
TCC |
Nominal Dirigir Atual (mA) |
Avançar Tensão Pulsado, T = 25 C (V) 1, 2, 3, 7 |
Típico Temperatura Coeficiente de Avançar Tensão4 ∆Vf/∆Tc (mV/grau) |
Típico Térmico Resistência Junção para Caso5 Rj-c (grau /W) |
Seleção de motorista Tensões6 (V) |
|||
|
Mínimo |
Típico |
Máximo |
|||||||
|
Vf Min. Quente Tc = 105 graus (V) |
Vf Máx. Frio T = -40 graus (V) |
||||||||
|
BXRV-TR-xxxxG- 06A0-B-2X |
1800/2700 |
150 |
34.8 |
37.0 |
39.2 |
-10.6 |
2.1 |
33.9 |
39.9 |
|
4000K/5000/6500K |
150 |
34.8 |
37.0 |
39.2 |
-11.1 |
33.9 |
39.9 |
||
Tabela 4: Avaliações máximas
|
Parâmetro |
Classificação Máxima |
|
|
Temperatura de junção do LED (Tj) |
125 graus |
|
|
Temperatura de armazenamento |
-40 graus a +105 graus |
|
|
Temperatura do Caso Operacional1 (Tc) |
105 graus |
|
|
Temperatura de soldagem2 |
350 graus ou menos por no máximo 6 segundos |
|
|
Corrente máxima de acionamento combinada4 |
200mA |
|
|
Canal 1 1800K/2700K |
Canal 2 4000K/5000K/6500K |
|
|
Corrente máxima de acionamento por canal3,4 |
200mA |
200mA |
|
Corrente de acionamento pulsada de pico máximo por canal5 |
240mA |
240mA |
|
Potência Total Máxima |
7.4W |
|
