771-9993/206-102

pre - Cabo de conexão montado

Enviar inquérito Converse agora

Baixar

Descrição

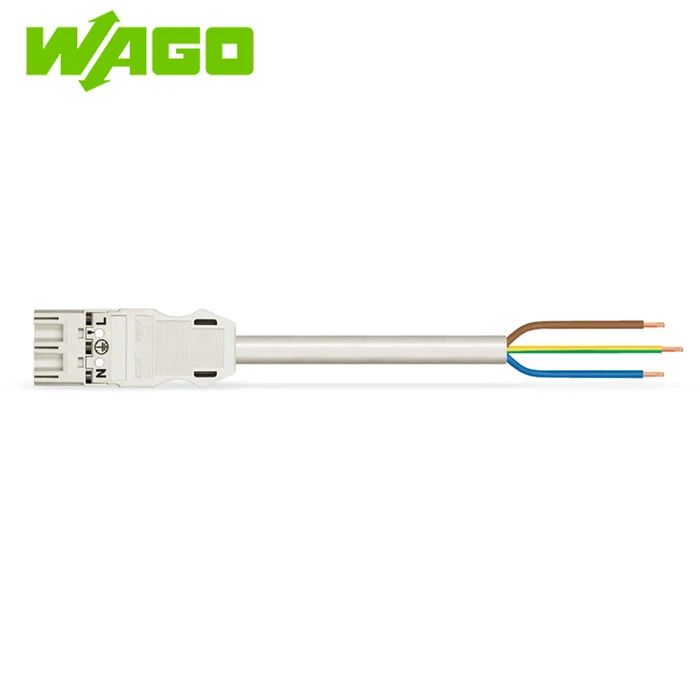

pre - Cabo de conexão montado; ECA; Plug/aberto - terminou; 3 - Pólo; Bacalhau. UM; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; branco

Montagem de cabos Winsta® MIDI Corrente 16 A

A corrente de montagem de cabo Winsta® MIDI 16 A é a solução conectável para sua aplicação em armários de controle, para conexões de iluminação ou em PCBs. Os conectores de instalação conectáveis com a função de tecnologia da conexão de pressão da mola sem conexões de parafuso. Eles permitem um erro rápido, eficiente, - instalação gratuita em um grande número de aplicativos. A codificação de cores e a codificação mecânica do conector de instalação travável garantem o erro - instalação gratuita dos componentes individuais - incluindo proteção contra mismagem. O conector de instalação frugável é protegido de acordo com o tipo de proteção IP20 (quando acasalado: IP2XC (esses conectores compactos não são projetados para uso em áreas abertas e facilmente acessíveis!)). Isso significa que os dedos dos usuários nunca entrarão em contato com elementos vivos. Os aplicativos da General Mains para quase qualquer domínio de uso podem ser implementados com os conectores de instalação Winsta® MIDI em travessa com uma codificação. Winsta® MIDI com push - na tecnologia de conexão de pressão de mola CAGE CLAMP® é usada em uma ampla gama de produtos individuais que você pode usar para instalação elétrica rápida, fácil, segura e personalizada. De acordo com a RCP européia, a classe de incêndio dos cabos usados para construção também é fundamental para a segurança dos edifícios. Para edifícios com requisitos de segurança de nível médio -, os conjuntos de cabos com classe E são adequados.

Conexões em vez de conexões de parafuso - conjuntos de cabos de Wago

O conjunto do cabo é fornecido com um plugue e uma extremidade livre. O sistema de conexão Winsta® Pluggable é idealmente adaptado aos requisitos muito rígidos da instalação da construção. Torna a instalação elétrica flascável e, consequentemente, mais rápida, mais confiável e erro - livre. Usando este sistema pré -{4}}, reduz o tempo gasto em erros de montagem e instalação no canteiro de obras. Agora você também pode reduzir os custos de instalação sem comprometer a segurança e a qualidade: com o tipo de proteção IP20 elimina a necessidade de manutenção e evita o tempo de inatividade desnecessário.

conectores de instalação traváveis com proteção contra o misismo
pré -- versões montadas
com codificação para uso em muitos aplicativos da General Mains
dimensões exatas
Instalação e comissionamento convenientes

Dados de conexão

Número total de potenciais	3
Função pe	Contato de PE anterior
Preparação do condutor	Tip ultrassonicamente - ligado

Conexão 1

Comprimento da tira	9 mm / 0,35 polegadas
Número do polo	3
Cruz de fio - Seção	1,5 mm²
Comprimento da tira (isolamento externo)	55 mm
Tipo de conexão	Plugue - final livre

Dados físicos

Espaçamento do pino	10 mm / 0,394 polegadas
Largura	27 mm / 1,063 polegadas
Altura	12,9 mm / 0,508 polegadas
Comprimento total	1m

Dados mecânicos

Usar	Aplicações gerais da rede elétrica
Codificação	A
Codificação variável	Sim
Marcação	L ⏚ N
Potencial marcação	L ⏚ N
Força de acasalamento de um plugue - em conexão	aprox . 20… 70 n (dependendo do número do polo)
Força de retenção de um plugue - em conexão	Quando bloqueado:> 80n
Força semjacente de um plugue - em conexão	Quando desbloqueado: aprox . 20… 70 n (dependendo do número do polo)
Número de ciclos de acasalamento	200, sem carga resistiva
Tipo de conexão	Plugue - final livre
Tipo de cabo pré --	Cabo de conexão
Tipo de cabo	H05VV - f 3G1.5
Tipo de proteção	IP20; Quando acasalado: IP2XC (esses conectores compactos não foram projetados para uso em áreas abertas e facilmente acessíveis!)

Plugue - em conexão

Proteção de Mismática	Sim
Nota sobre proteção de mismo	TodosWinsta^®Os componentes estão 100% protegidos contra o mismático quando: a.) Conectando diferentes números de postes b.) conectar enquanto girou 180 c.) Conectar enquanto cambaleou lateralmente d.) conectar um poste
Alavanca de travamento	Pode ser adaptado
Bloqueio de plug - em conexão	alavanca de travamento
Nota sobre o sistema de bloqueio	Todos os conectores para instalações montadas (Snap - nas versões para luminárias ou dispositivos, todos os tipos de PCB e conectores de distribuição) são fábrica - equipada com alavancas de travamento para garantir que os plugues e soquetes estejam com segurança. As alavancas de travamento adicionais são necessárias apenas para fios de vôo (plug/soquete).

Dados de materiais

Nota (dados do material)	Informações sobre as especificações do material podem ser encontradas aqui
Cor	branco
Material de isolamento (alojamento principal)	Poliamida (PA66)
Classe de incêndio por EN 50575	E_ca
Material de contato	Liga de cobre ou cobre; superfície - tratada
Placar de contato	Estanho
Carga de incêndio	29.758MJ
Cor do conector	branco
Cor de alívio da tensão	branco
Impressão da cor do alívio da tensão	preto
Cor do cabo revestida	branco
Cor de impressão de cabo embainhado	preto
Halogen - livre	Não
Silício - livre	Sim
Material de bainha	PVC
Cabo de borracha	Não
Peso	111,1g
Peso de cobre do tubo	0,043kg/m

Requisitos ambientais

Temperatura de processamento	-5… +40 grau
Temperatura operacional contínua	-35… +85 grau
Nota sobre temperatura operacional contínua	Cabo para temperaturas menores ou iguais a 70 graus (incluindo halogênio - grátis) Peças isolantes para temperaturas menores ou iguais a 105 graus
