Matriz de LED Série E E6 CA

Conjunto de LEDs Bridgelux® Série E E6 CA

Enviar inquérito

Baixar

Descrição

Conjunto de LEDs Bridgelux® Série E E6 CA

Os produtos de matriz de LED Bridgelux Série E fornecem luz de alta qualidade em um pacote de iluminação de estado-sólido compacto e econômico. Essas matrizes de chip-on-board (COB) podem ser acionadas com eficiência com o dobro da corrente nominal da unidade, permitindo flexibilidade de projeto que não era possível anteriormente. A Série E E6 CA foi projetada para suportar uma ampla gama de luminárias e lâmpadas de reposição para aplicações de iluminação geral interna e externa com custo altamente competitivo e bom desempenho.

A Série E E6 CA está disponível em uma variedade de combinações elétricas, CCT e CRI, proporcionando flexibilidade de projeto e eficiência energética substanciais.

As aplicações típicas incluem lâmpadas de reposição, tarefas, realce, spot, trilho, área ampla, segurança, pacote de parede e luzes embutidas.

Características
• Fonte de luz compacta e de alta densidade de fluxo
• Iluminação uniforme e de alta qualidade
• Caminho térmico simplificado
• Estrutura de classificação de cores compatível com ENERGY STAR®/ANSI com opções de 2, 3 e 4 SDCM
• Maior eficiência energética do que lâmpadas incandescentes, halógenas e CFL
• Operação de tensão CC padrão da indústria
• Luz instantânea com dimerização ilimitada
• Compatível com RoHS e REACH

Benefícios
• Fácil para projeto de óptica secundária
• Luz branca limpa sem pixelização
• Resistência térmica significativamente reduzida
• Fácil seleção de driver de LED
• Fácil de usar com detectores de luz natural e de movimento para permitir maior economia de energia
• Custos de manutenção reduzidos
• Ecologicamente correto

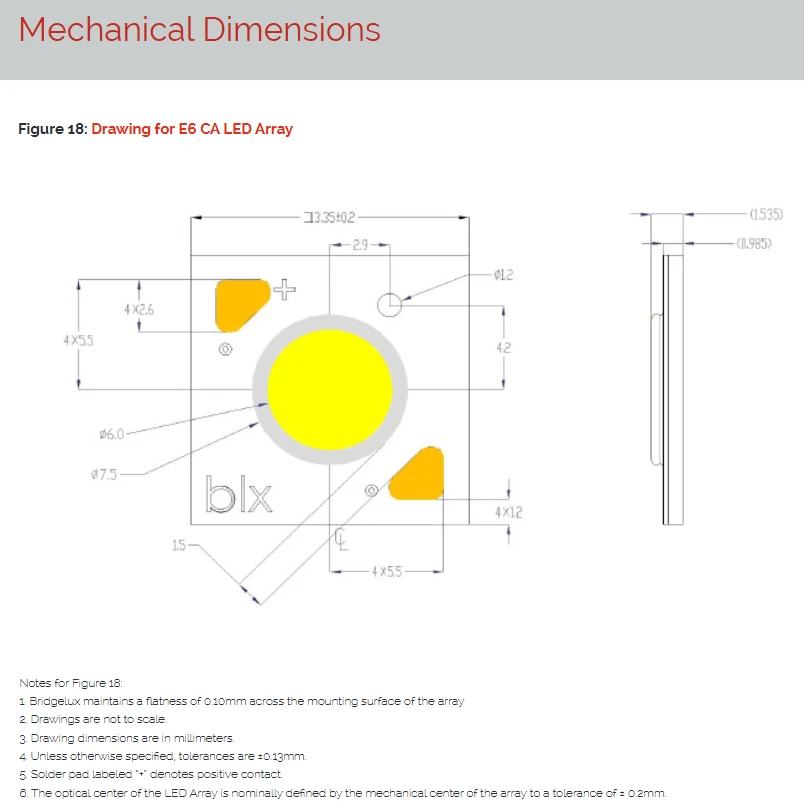

product-863-733

Família de produtos	Produto	Número do documento	Tipo. Fluxo (lm)	Se (mA)	Vf (V)	Eficácia (lm/W)	Tamanho do substrato (mm)	IRC	CCT (K)
BXKC E	E6A	DS335	530	100	35.5	149	6	80, 90, 95	2700-6500
BXKC E	E6B	DS335	530	200	17.8	149	6	80, 90, 95	2700-6500
BXKC E	E6D	DS335	530	400	8.9	149	6	80, 90, 95	2700-6500

Tabela 1:Guia de seleção, dados de medição (grau Tc=25)

Número da peça	Nominal TCC1 (K)	Típico IRC	Nominal Dirigir Atual (mA)	Pulsado Típico Fluxo2,3,4 Tc = 25ºC (lm)	Mínimo Fluxo Pulsado2,4,5 Tc = 25ºC (lm)	Típico Vf (V)	Típico Poder (W)	Típico Eficácia (eu/W)
BXKC-27E0801-A-13	2700	82	100	502	437	35.5	3.6	141
BXKC-27G0801-A-13	2700	92	100	412	358	35.5	3.6	116
BXKC-27H0801-A-13	2700	96	100	400	348	35.5	3.6	113
BXKC-30E0801-A-13	3000	82	100	530	461	35.5	3.6	149
BXKC-30G0801-A-13	3000	92	100	432	376	35.5	3.6	122
BXKC-30H0801-A-13	3000	96	100	410	357	35.5	3.6	115
BXKC-35E0801-A-13	3500	82	100	542	472	35.5	3.6	153
BXKC-35G0801-A-13	3500	92	100	443	385	35.5	3.6	125
BXKC-35H0801-A-13	3500	96	100	435	378	35.5	3.6	123
BXKC-40E0801-A-13	4000	82	100	547	476	35.5	3.6	154
BXKC-40G0801-A-13	4000	92	100	459	399	35.5	3.6	129
BXKC-40H0801-A-13	4000	96	100	445	387	35.5	3.6	125
BXKC-50E0801-A-14	5000	81.5	100	563	490	35.5	3.6	159
BXKC-50G0801-A-14	5000	91	100	470	409	35.5	3.6	132
BXKC-56E0801-A-14	5600	81.5	100	563	490	35.5	3.6	159
BXKC-65E0801-A-14	6500	81.5	100	563	490	35.5	3.6	159
BXKC-27E0801-B-13	2700	82	200	502	437	17.8	3.6	141
BXKC-27G0801-B-13	2700	92	200	412	358	17.8	3.6	116
BXKC-27H0801-B-13	2700	96	200	400	348	17.8	3.6	112
BXKC-30E0801-B-13	3000	82	200	530	461	17.8	3.6	149
BXKC-30G0801-B-13	3000	92	200	432	376	17.8	3.6	122
BXKC-30H0801-B-13	3000	96	200	410	357	17.8	3.6	115
BXKC-35E0801-B-13	3500	82	200	542	472	17.8	3.6	153
BXKC-35G0801-B-13	3500	92	200	443	385	17.8	3.6	125
BXKC-35H0801-B-13	3500	96	200	435	378	17.8	3.6	122
BXKC-40E0801-B-13	4000	82	200	547	476	17.8	3.6	154
BXKC-40G0801-B-13	4000	92	200	459	399	17.8	3.6	129
BXKC-40H0801-B-13	4000	96	200	445	387	17.8	3.6	125
BXKC-50E0801-B-14	5000	81.5	200	563	490	17.8	3.6	159
BXKC-50G0801-B-14	5000	91	200	470	409	17.8	3.6	132
BXKC-56E0801-B-14	5600	81.5	200	563	490	17.8	3.6	159

Tabela 2:Guia de seleção, dados de medição (grau Tc=85)

Número da peça	Nominal TCC1 (K)	Mínimo IRC	Típico IRC	Nominal Dirigir Atual (mA)	CD típico Fluxo2,3 Tc = 85ºC (lm)	CC mínima Fluxo4 Tc = 85ºC (lm)	Típico Vf (V)	Típico Poder (W)	Típico Eficácia (eu/W)
BXKC-27E0801-A-13	2700	80	82	100	445	387	34.9	3.5	128
BXKC-27G0801-A-13	2700	90	92	100	365	318	34.9	3.5	105
BXKC-27H0801-A-13	2700	95	96	100	355	309	34.9	3.5	102
BXKC-30E0801-A-13	3000	80	82	100	470	409	34.9	3.5	135
BXKC-30G0801-A-13	3000	90	92	100	383	333	34.9	3.5	110
BXKC-30H0801-A-13	3000	95	96	100	363	316	34.9	3.5	104
BXKC-35E0801-A-13	3500	80	82	100	481	418	34.9	3.5	138
BXKC-35G0801-A-13	3500	90	92	100	393	342	34.9	3.5	113
BXKC-35H0801-A-13	3500	95	96	100	386	336	34.9	3.5	111
BXKC-40E0801-A-13	4000	80	82	100	485	422	34.9	3.5	139
BXKC-40G0801-A-13	4000	90	92	100	407	354	34.9	3.5	117
BXKC-40H0801-A-13	4000	95	96	100	395	343	34.9	3.5	113
BXKC-50E0801-A-14	5000	80	81.5	100	499	434	34.9	3.5	143
BXKC-50G0801-A-14	5000	90	91	100	417	363	34.9	3.5	120
BXKC-56E0801-A-14	5600	80	81.5	100	499	434	34.9	3.5	143
BXKC-65E0801-A-14	6500	80	81.5	100	499	434	34.9	3.5	143
BXKC-27E0801-B-13	2700	80	82	200	445	387	17.4	3.5	128
BXKC-27G0801-B-13	2700	90	92	200	365	318	17.4	3.5	105
BXKC-27H0801-B-13	2700	95	96	200	355	309	17.5	3.5	101
BXKC-30E0801-B-13	3000	80	82	200	470	409	17.4	3.5	135
BXKC-30G0801-B-13	3000	90	92	200	383	333	17.4	3.5	110
BXKC-30H0801-B-13	3000	95	96	200	363	316	17.5	3.5	104
BXKC-35E0801-B-13	3500	80	82	200	481	418	17.4	3.5	138
BXKC-35G0801-B-13	3500	90	92	200	393	342	17.4	3.5	113
BXKC-35H0801-B-13	3500	95	96	200	386	336	17.5	3.5	110
BXKC-40E0801-B-13	4000	80	82	200	485	422	17.4	3.5	139
BXKC-40G0801-B-13	4000	90	92	200	407	354	17.4	3.5	117
BXKC-40H0801-B-13	4000	95	96	200	395	343	17.5	3.5	113
BXKC-50E0801-B-14	5000	80	81.5	200	499	434	17.4	3.5	143
BXKC-50G0801-B-14	5000	90	91	200	417	363	17.4	3.5	120
BXKC-56E0801-B-14	5600	80	81.5	200	499	434	17.4	3.5	143

Número da peça	Nominal TCC1 (K)	Mínimo IRC	Típico IRC	Nominal Dirigir Atual (mA)	CD típico Fluxo2,3 Tc = 85ºC (lm)	CC mínima Fluxo4 Tc = 85ºC (lm)	Típico Vf (V)	Típico Poder (W)	Típico Eficácia (eu/W)
BXKC-65E0801-B-14	6500	80	81.5	200	499	434	17.4	3.5	143
BXKC-27E0801-D-13	2700	80	82	400	445	387	8.7	3.5	128
BXKC-27G0801-D-13	2700	90	92	400	365	318	8.7	3.5	105
BXKC-30E0801-D-13	3000	80	82	400	470	409	8.7	3.5	135
BXKC-30G0801-D-13	3000	90	92	400	383	333	8.7	3.5	110
BXKC-35E0801-D-13	3500	80	82	400	481	418	8.7	3.5	138
BXKC-35G0801-D-13	3500	90	92	400	393	342	8.7	3.5	113
BXKC-40E0801-D-13	4000	80	82	400	485	422	8.7	3.5	139
BXKC-40G0801-D-13	4000	90	92	400	407	354	8.7	3.5	117
BXKC-50E0801-D-14	5000	80	81.5	400	499	434	8.7	3.5	143
BXKC-50G0801-D-14	5000	90	91	400	417	363	8.7	3.5	120
BXKC-56E0801-D-14	5600	80	81.5	400	499	434	8.7	3.5	143
BXKC-65E0801-D-14	6500	80	81.5	400	499	434	8.7	3.5	143

Mesa 3: Números de peças registados no Registo Europeu de Produtos para Rotulagem Energética

NÚMERO DA PEÇA1	TCC (K)	IRC	Atual2 (mA)	Vf (V)	Útil fluxo3 (Φuso)no 85C (lm)	Poxa- er (W)	Eficácia (eu/W)	Energia eficiência aula4	Regis- tração Não
BXKC-27E0801-A-13	2700	80	210	39.1	825	8.2	100	F	1116559
BXKC-27E0801-B-13	2700	80	430	19.7	839	8.5	99	F	1116565
BXKC-27G0801-A-13	2700	90	150	36.8	522	5.5	94	F	1116614
BXKC-27G0801-B-13	2700	90	330	18.8	563	6.2	91	G	1116620
BXKC-27H0801-A-13	2700	95	140	36.4	479	5.1	94	F	1116667
BXKC-30E0801-A-13	3000	80	230	39.9	931	9.2	101	F	1116687
BXKC-30E0801-B-13	3000	80	460	20.0	931	9.2	101	F	1116693
BXKC-30G0801-A-13	3000	90	170	37.6	604	6.4	95	F	1116742
BXKC-30G0801-B-13	3000	90	350	19.0	618	6.6	93	F	1116748
BXKC-30H0801-A-13	3000	95	150	36.8	519	5.5	94	F	1116795
BXKC-35E0801-A-13	3500	80	230	39.9	952	9.2	104	F	1116815
BXKC-35E0801-B-13	3500	80	470	20.1	967	9.5	102	F	1116821
BXKC-35G0801-A-13	3500	90	180	38.0	648	6.8	95	F	1116870
BXKC-35G0801-B-13	3500	90	360	19.0	648	6.9	94	F	1116876
BXKC-35H0801-A-13	3500	95	170	37.6	609	6.4	95	F	1116923
BXKC-40E0801-A-13	4000	80	240	40.3	991	9.7	102	F	1116943
BXKC-40E0801-B-13	4000	80	480	20.2	991	9.7	102	F	1116949
BXKC-40G0801-A-13	4000	90	190	38.4	699	7.3	96	F	1116998

NÚMERO DA PEÇA1	TCC (K)	IRC	Atual2 (mA)	Vf (V)	Útil fluxo3 (Φuso)no 85C (lm)	Poxa- er (W)	Eficácia (eu/W)	Energia eficiência aula4	Regis- tração Não
BXKC-40G0801-B-13	4000	90	380	19.2	699	7.3	96	F	1117004
BXKC-40H0801-A-13	4000	95	180	38.0	651	6.8	95	F	1117051
BXKC-50E0801-A-14	5000	80	240	40.3	1020	9.7	105	F	1117067
BXKC-50E0801-B-14	5000	80	480	20.2	1020	9.7	105	F	1117069
BXKC-50G0801-A-14	5000	90	190	38.4	716	7.3	98	F	1117088
BXKC-50G0801-B-14	5000	90	390	19.3	730	7.5	97	F	1117090
BXKC-56E0801-A-14	5600	80	240	40.3	1020	9.7	105	F	1118876
BXKC-56E0801-B-14	5600	80	480	20.2	1020	9.7	105	F	1118878
BXKC-65E0801-A-14	6500	80	240	40.3	1020	9.7	105	F	1117110
BXKC-65E0801-B-14	6500	80	480	20.2	1020	9.7	105	F	1117112
BXKC-27E0801-D-13	2700	80	860	9.9	839	8.5	99	F	1116571
BXKC-27G0801-D-13	2700	90	660	9.4	563	6.2	91	G	1116626
BXKC-30E0801-D-13	3000	80	920	10.0	931	9.2	101	F	1116699
BXKC-30G0801-D-13	3000	90	700	9.5	618	6.6	93	F	1116754
BXKC-35E0801-D-13	3500	80	950	10.1	974	9.6	102	F	1116827
BXKC-35G0801-D-13	3500	90	720	9.5	648	6.9	94	F	1116882
BXKC-40E0801-D-13	4000	80	960	10.1	991	9.7	102	F	1116955
BXKC-40G0801-D-13	4000	90	760	9.6	699	7.3	96	F	1117010
BXKC-50E0801-D-14	5000	80	960	10.1	1020	9.7	105	F	1117071
BXKC-50G0801-D-14	5000	90	780	9.7	730	7.5	97	F	1117092
BXKC-56E0801-D-14	5600	80	960	10.1	1020	9.7	105	F	1118880
BXKC-65E0801-D-14	6500	80	960	10.1	1020	9.7	105	F	1117114
