Vesta® SE Series Tunable White Gen 2 9mm Matriz integrada com suporte S2

Bridgelux® Vesta® SE Series Tunable White Gen 2 9mm Matriz Integrada com Suporte S2

Enviar inquérito

Baixar

Descrição

Bridgelux® Vesta® SE Series Tunable White Gen 2 9mm Matriz Integrada com Suporte S2

Os arrays Bridgelux são dispositivos totalmente projetados que fornecem desempenho térmico e óptico consistente em uma plataforma mecânica projetada. Os arrays incorporam vários recursos para simplificar a integração e montagem do projeto.

product-846-608

Família de produtos	Produto	Número da peça	Número do documento	Geral	Tamanho LES (mm)	Faixa CCT (K)	IRC	Tipo. FLUXO (lm) CCT mais alto	Corrente (mA)	Tensão (V)	Potência (W)	Eficácia (lm/W)	Tamanho do substrato (mm)
BXRV Vesta TW	Vesta SE ajustável branco 9mm	BXRV-TR-2750G-10A0-A23-S2	DS361	2	⌀10.3	2700-5000	90	1012	500	18	9	111	⌀35.8
BXRV Vesta TW	Vesta SE ajustável branco 9mm	BXRV-TR-2765G-10A0-A23-S2	DS361	2	⌀10.3	2700-6500	90	1021	500	18	9	112	⌀35.8
BXRV Vesta TW	Vesta SE ajustável branco 9mm	BXRV-TR-2750G-10A0-B23-S2	DS361	2	⌀10.3	2700-5000	90	1030	250	35	8.8	117	⌀35.8
BXRV Vesta TW	Vesta SE ajustável branco 9mm	BXRV-TR-2765G-10A0-B23-S2	DS361	2	⌀10.3	2700-6500	90	1040	250	35	8.8	118	⌀35.8
BXRV Vesta TW	Vesta SE ajustável branco 9mm	BXRV-TR-1830G-10A0-B25-S2	DS361	2	⌀10.3	1800-3000	90	912	500	35	8.8	104	⌀35.8
BXRV Vesta TW	Vesta SE ajustável branco 9mm	BXRV-TR-1840G-10A0-A25-S2	DS361	2	⌀10.3	1800-4000	90	965	500	18	9	106	⌀35.8
BXRV Vesta TW	Vesta SE ajustável branco 9mm	BXRV-TR-1840G-10A0-B25-S2	DS361	2	⌀10.3	1800-4000	90	1001	250	36	9	111	⌀35.8

Tabela 1:Guia de seleção, dados de medição

Número da peça	Nominal TCC 1 Tc=85 grau (K)	Típico IRC2 Tc=85 grau	Nominal Dirigir Atual, por canal (mA)	Típico Vf 3 Tc=25 grau (V)	Típico Poder Tc=25 grau (W)	Típico Pulsado Fluxo3, 4, 5 Tc=25 grau (lm)	Típico Eficácia T =25 grau5 (eu/W)	Mínimo Pulsado Fluxo8 Tc=25 grau (lm)	Típico CC Fluxo T =85 grau6, 7 (lm)
BXRV-TR-2750G-10A0-A- 23-S2	2700	93	500	17.6	8.8	865	98	778	769
BXRV-TR-2750G-10A0-A- 23-S2	5000	92	500	18.2	9.1	1012	111	911	891
BXRV-TR-2765G-10A0-A- 23-S2	2700	93	500	17.6	8.8	865	98	778	769
BXRV-TR-2765G-10A0-A- 23-S2	6500	92	500	18.2	9.1	1021	112	919	899
BXRV-TR-2765S-10A0-A- 23-S2	2700	98, prosperar	500	17.6	8.8	766	87	689	682
BXRV-TR-2765S-10A0-A- 23-S2	6500	98, prosperar	500	18.2	9.1	915	101	823	805
BXRV-TR-2750G-10A0-B- 23-S2	2700	93	250	35.1	8.8	865	99	778	769
BXRV-TR-2750G-10A0-B- 23-S2	5000	92	250	35.1	8.8	1030	117	927	907
BXRV-TR-2765G-10A0-B- 23-S2	2700	93	250	35.1	8.8	865	99	778	769
BXRV-TR-2765G-10A0-B- 23-S2	6500	92	250	35.1	8.8	1040	118	936	915
BXRV-TR-2750S-10A0-B- 23-S2	2700	98, prosperar	250	35.1	8.8	766	87	690	682
BXRV-TR-2750S-10A0-B- 23-S2	5000	98, prosperar	250	35.1	8.8	923	105	830	831
BXRV-TR-2765S-10A0-B- 23-S2	2700	98, prosperar	250	35.1	8.8	766	87	690	682
BXRV-TR-2765S-10A0-B- 23-S2	6500	98, prosperar	250	35.1	8.8	931	106	838	837
BXRV-TR-1830G-10A0-B- 2X-S2	1800	92	250	35.1	8.8	585	67	527	521
BXRV-TR-1830G-10A0-B- 2X-S2	3000	92	250	35.1	8.8	910	104	819	801
BXRV-TR-1840G-10A0-A- 2X-S2	1800	92	500	17.6	8.8	594	68	535	529
BXRV-TR-1840G-10A0-A- 2X-S2	4000	92	500	18.2	9.1	965	106	868	849
BXRV-TR-1840S-10A0-A- 2X-S2	1800	92	500	17.6	8.8	594	68	535	529
BXRV-TR-1840S-10A0-A- 2X-S2	4000	98, prosperar	500	18.2	9.1	868	95	781	764
BXRV-TR-1840S-10A0-B- 2X-S2	1800	92	250	36	9	612	68	551	545
BXRV-TR-1840S-10A0-B- 2X-S2	4000	98, prosperar	250	36	9	864	96	778	769
BXRV-TR-1840G-10A0-B- 2X-S2	1800	92	250	36	9	630	70	567	561
BXRV-TR-1840G-10A0-B- 2X-S2	4000	92	250	36	9	1001	111	901	891

Mesa 2: Tabela de produtos registados no Registo Europeu de Produtos para Rotulagem Energética (EPREL)

Papel Número	TCC (K)	IRC	Cura- aluguel 3 (mA)	Volt- idade 3 (V)	Útil Fluxo2 útil Grau Tc=85 (lm)	Poder (W)	Eficácia (eu/W)	Energia Eficiência Aula4	Regis- tração Não
Papel Número	TCC (K)	IRC	Cura- aluguel 3 (mA)	Volt- idade 3 (V)	Útil Fluxo2 útil Grau Tc=85 (lm)	Poder (W)	Eficácia (eu/W)		Regis- tração Não
BXRV-TR-2750G-10A0-A-23-S2	5000	90	700	17.8	1069	12.5	86	F	876530
BXRV-TR-2765G-10A0-A-23-S2	6500	90	700	17.8	1078	12.5	86	F	879126
BXRV-TR-2750G-10A0-B-23-S2	5000	90	480	34.3	1440	16.5	87	F	876531
BXRV-TR-2765G-10A0-B-23-S2	6500	90	480	34.3	1453	16.5	88	F	879127
BXRV-TR-2750S-10A0-B-23-S2	5000	97	480	34.3	1214	16.5	74	G	876537
BXRV-TR-2765S-10A0-B-23-S2	6500	97	480	34.3	1223	16.5	74	G	876540
BXRV-TR-1830G-10A0-B-2X-S2	3000	90	390	33.4	942	13.0	72	G	876520
BXRV-TR-1840G-10A0-A-2X-S2	4000	90	700	17.8	1030	12.5	82	F	876523
BXRV-TR-1840S-10A0-A-2X-S2	4000	97	660	17.7	812	11.7	69	G	876527
BXRV-TR-1840S-10A0-B-2X-S2	4000	97	420	33.8	1041	14.2	73	G	876528
BXRV-TR-1840G-10A0-B-2X-S2	4000	90	480	34.3	1316	16.5	80	F	876524

Tabela 3:Índice de reprodução de cores típico e valores TM-30 em Tc =85 grau

Nominal TCC1	Rf	R g	Rá	R1	R2	R3	R4	R5	R6	R7	R8	R9	R10	R11	R12	R13	R14	R15
2700K	96	99	98	96	98	97	94	96	95	98	98	97	95	91	92	96	97	97
4000K	97	101	97	96	98	98	97	97	97	99	97	92	97	95	96	97	98	96
5000K	96	99	98	98	98	98	95	98	96	97	97	95	96	97	91	97	98	96
6500K	96	99	98	98	98	99	97	98	98	99	98	95	96	98	93	98	99	96

Tabela 4:Valores típicos de ASD em Tc =85 grau

CCT nominal	TEA
2700K	11%
4000K	6%
5000K	9%
6500K	8%

Tabela 5: Características Elétricas

Número da peça	TCC Tc=85 grau (K)	Nominal Dirigir Atual (mA)	Avançar Tensão Pulsado, Tc = 25 grau (V) 1, 2, 3, 7			Típico Tem- temperatura Coeficiente de Avançar Tensão 4 ∆Vf/∆Tc (mV/ grau )	Típico Térmico Resistência Junção para Caso5 Rj-c (grau /W)	Seleção de motorista Tensões6 (V)
			Mínimo	Típico	Máximo			Seleção de motorista Tensões6 (V)
			Mínimo	Típico	Máximo			Vf Min. Quente Tc = 105 graus (V)	Vf Máx. Frio Tc = -40 graus (V)
BXRV-TR-xxxxX-10A0-A- 2X-S2	1800, 2700	500	16.5	17.6	18.7	-5.9	0.91	16.1	19.0
BXRV-TR-xxxxX-10A0-A- 2X-S2	4000, 5000/6500	500	17.1	18.2	19.3	-5.9	0.91	16.6	19.7
BXRV-TR-xxxxX-10A0-B- 2X-S2	1800, 2700	250	33.0	35.1	37.2	-12.8	0.86	32.0	38.0
BXRV-TR-xxxxX-10A0-B- 2X-S2	3000, 5000/6500	250	33.0	35.1	37.2	-12.8	0.86	32.0	38.0
BXRV-TR-1840G-10A0-B- 2X-S2	1800	250	33.8	36.0	38.2	-11.1	1.00	32.9	38.9
BXRV-TR-1840G-10A0-B- 2X-S2	4000	250	33.8	36.0	38.2	-10.9	1.00	32.8	39.0

Tabela 6: Avaliações máximas

Parâmetro	Classificação Máxima
Temperatura de junção do LED (Tj)	125 graus
Temperatura de armazenamento	-40 graus a +105 graus
Temperatura do Caso Operacional1 (Tc)	105 graus
Temperatura de soldagem2	350 graus ou menos por no máximo 6 segundos
	BXRV-TR-xxxxX-10A0-A-23-S2		BXRV-TR-xxxxX-10A0-B-2X-S2
	Canal 1	Canal 2	Canal 1	Canal 2
	2700K 1800K	5000K, 6500K, 4000K	2700K, 1800K	5000K, 6500K, 3000K, 4000K
Corrente máxima de acionamento combinada4	700mA	700mA	480mA	480mA
Corrente máxima de acionamento pulsada de pico 5	960mA	720mA	500mA	500mA
Potência Total Máxima	13.0W		18.0W

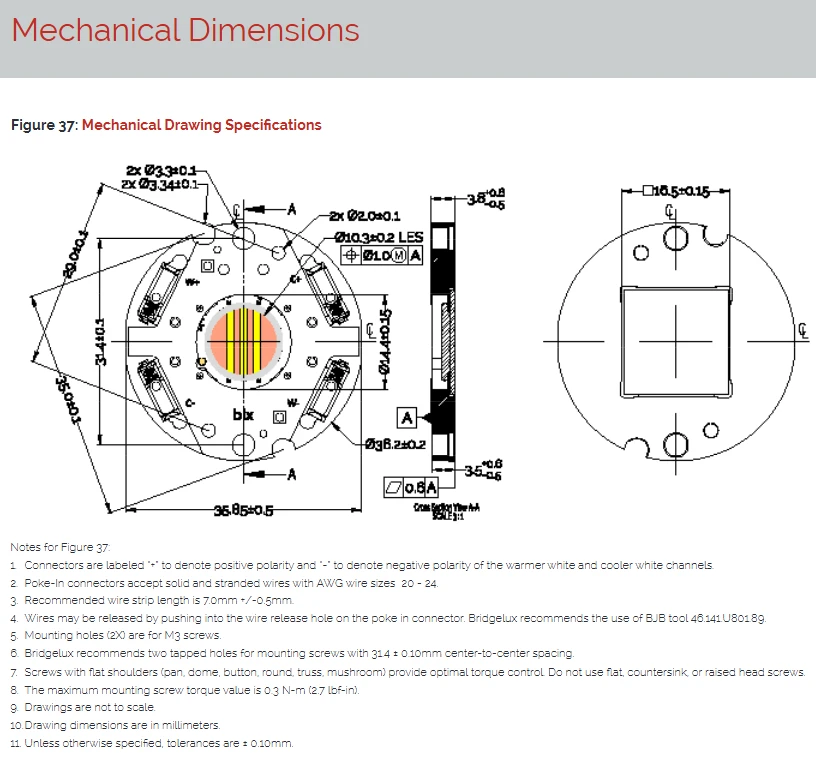

product-816-769

product-824-776

product-834-660
