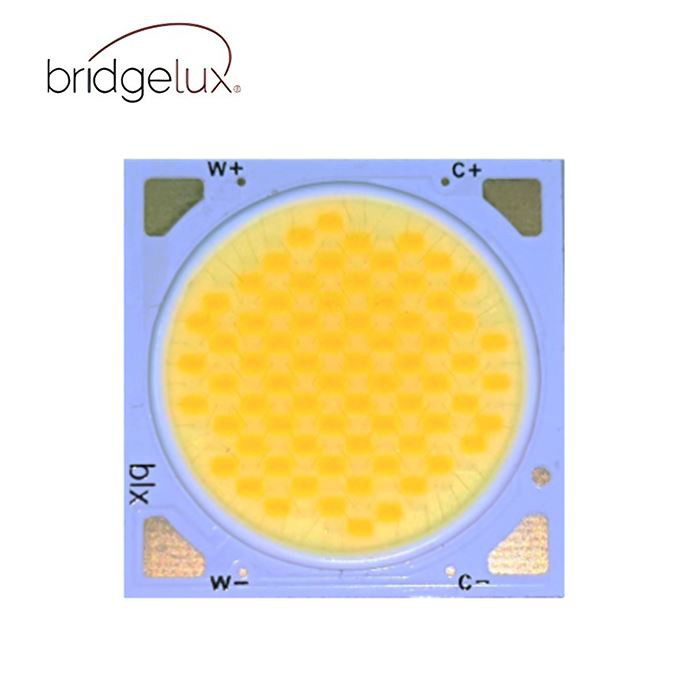

Matriz branca ajustável de geração 3 18mm da série Vesta®
Matriz branca ajustável de 3 18mm da série Bridgelux® Vesta®
Descrição
Matriz branca ajustável de 3 18mm da série Bridgelux® Vesta®
Os arrays Bridgelux são dispositivos totalmente projetados que fornecem desempenho térmico e óptico consistente em uma plataforma mecânica projetada. Os arrays incorporam vários recursos para simplificar a integração e montagem do projeto.
|
Família de produtos |
Produto |
Número da peça |
Número do documento |
Tamanho LES (mm) |
Tipo. Fluxo (lm) |
Se (mA) |
Vf (V) |
Potência (W) |
Eficácia (lm/W) |
Tamanho do substrato (mm) |
Faixa CCT (K) |
IRC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXRV Vesta TW | Vesta ajustável branco18A | BXRV-TR-2750G-40A0-A-33 | DS497 | 19.1 | 4077 | 900 | 36.4 | 32.8 | 138 | 24X24 | 2700-5000 | 90 |
| BXRV Vesta TW | Vesta ajustável branco18A | BXRV-TR-2765G-40A0-A-33 | DS497 | 19.1 | 4077 | 900 | 36.4 | 32.8 | 138 | 24X24 | 2700-6500 | 90 |
Tabela 1:Guia de seleção, dados de medição
|
Número da peça |
Nominal TCC 1 Tc=85 grau (K) |
Mínimo IRC2 Tc=85 grau |
Nominal Dirigir Atual por canal (mA) |
Típico Vf 3 Tc=25 grau (V) |
Típico Poder Tc=25 grau (W) |
Típico Pulsado Fluxo 3, 4, 5 Tc=25 grau (lm) |
Típico Eficácia5 Tc=25 grau (eu/W) |
Mínimo Pulsado Fluxo8 Tc=25 grau (lm) |
Típico CC Fluxo7, 8 Tc=85 grau (lm) |
|
BXRV-TR-2750G-40A0-A-33 |
2700 |
90 |
900 |
36.4 |
32.8 |
4000 |
122 |
3600 |
3600 |
|
5000 |
90 |
900 |
36.4 |
32.8 |
4530 |
138 |
4077 |
4077 |
|
|
BXRV-TR-2765G-40A0-A-33 |
2700 |
90 |
900 |
36.4 |
32.8 |
4000 |
122 |
3600 |
3600 |
|
6500 |
90 |
900 |
36.4 |
32.8 |
4530 |
138 |
4077 |
4077 |
Mesa 2: Tabela de produtos registados no Registo Europeu de Produtos para Rotulagem Energética (EPREL)
|
|
TCC (K) |
IRC |
Cura- aluguel 3 (mA) |
Volt- idade 3 (V) |
Útil Fluxo2
Grau Tc=85 (lm) |
Poder (W) |
Eficácia (eu/W) |
Energia Eficiência Aula4 |
Regis- tração Não |
|
|
|||||||||
|
BXRV-TR-2765G-40A0-A-33 |
6500 |
90 |
1400 |
37.7 |
5800 |
53 |
110 |
F |
2229665 |
Papel Número
útil
Tabela 3:Características Elétricas
|
Número da peça |
TCC |
Nominal Dirigir Atual (mA) |
Avançar Tensão Pulsado, Tc = 25.C (V) 1, 2, 3, 7 |
Típico Temperatura Coeficiente de Avançar Tensão4 ∆Vf/∆Tc (mV/ºC) |
Típico Térmico Resistência Junção para Caso5 Rj-c (ºC/W) |
Seleção de motorista Tensões6 (V) |
|||
|
Mínimo |
Típico |
Máximo |
|||||||
|
Vf Min. Quente Tc = 105.C (V) |
Vf Máx. Frio Tc = -40.C (V) |
||||||||
|
BXRV-TR-xxxxG-30A0-A-33 |
1800K/2700K |
900 |
33.9 |
36.4 |
38.9 |
-17.20 |
0.35 |
32.5 |
40.1 |
|
4000K/ 5000K/6500K |
900 |
33.9 |
36.4 |
38.9 |
-17.20 |
32.5 |
40.1 |
||
Tabela 4: Avaliações máximas
|
Parâmetro |
Classificação Máxima |
|
|
Temperatura de junção do LED (Tj) |
125 graus |
|
|
Temperatura de armazenamento |
-40 graus a +105 graus |
|
|
Temperatura do Caso Operacional1 (Tc) |
105 graus |
|
|
Temperatura de soldagem2 |
350 graus ou menos por no máximo 6 segundos |
|
|
Corrente máxima de acionamento combinada4 |
1440mA |
|
|
Canal 1 1800K/2700K |
Canal 2 4000K/5000K/6500K |
|
|
Corrente máxima de acionamento por canal3,4 |
1440mA |
1440mA |
|
Corrente máxima de acionamento pulsada de pico 5 |
2040mA |
2040mA |
|
Tensão reversa máxima |
-60V |
|
