Descrição

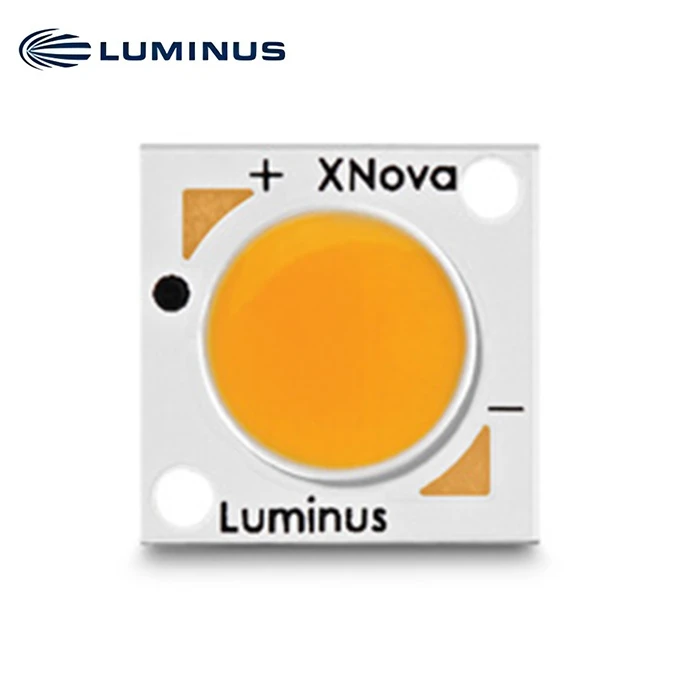

Geração 2 CHM-6 COB Arrays LED branco
A série de LEDs Luminus Chip-on{1}}Board (COB) oferece uma solução completa de classe de iluminação projetada para aplicações de iluminação de alto desempenho. A seleção abrange uma ampla faixa de lúmens, de menos de 400 lm a mais de 20.000 lm, todas as principais temperaturas de cor e pode fornecer reprodução de cores superior a 97 em 2.700 K e 3.000 K e R9 igual a 95. Essas inovações permitem que engenheiros e designers de iluminação desenvolvam soluções de iluminação com máxima eficácia, brilho e qualidade geral.
Características
• Alto rendimento luminoso e eficácia típica
• Mais de 670 lm, 120 LPW @ 3000K, 85ºC
• Mais de 730 lm, 133 LPW @ 5000K, 85ºC
• Faixa CCT completa de 2700K, 3000K, 3500K, 4000K, 5000K e 6500K
• 80 ou 90 IRC min. até 95 minutos. em branco quente
• 3 precisão de classificação de cores SDCM
• Excelente uniformidade de emissão óptica e consistência de cor em relação ao ângulo
• Excepcional estabilidade de cores a longo prazo
• Condutividade térmica superior para distribuição uniforme de calor
• Ecologicamente correto: compatível com RoHS e REACh
Aplicações
• Refletores/luzes de pista
• Luzes embutidas
• Lâmpadas de reposição
• Iluminação da loja
• Iluminação para hospitalidade
• Arquitetônico e Especializado
• Estacionamento e iluminação da área
Cor Temperatura, CRI e R9 Valores
|
Cor Temperaturas |
XX Valor |
IRC |
R9 |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2700K, 3000K, 3500K, 4000K, 5000K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
|
3500K, 4000K |
>75 |
CHM-6 Papel Números (36V, Típico)
As tabelas a seguir descrevem produtos com fluxo típico e fluxo mínimo medido em 160mA e especificado em T=85ºC. Os valores a 25ºC são calculados e apresentados apenas para referência. Todo o produto é medido e especificado a 85ºC de temperatura de junção.
|
Saída Fluxo (lm) |
Referência |
Cor Renderização Índice |
Peça de pedido Número |
||
|
TCC |
Tipo. (85ºC) |
Min.. (85ºC) |
Tipo. (calculado) (25ºC) |
IRC (mín.) |
3-etapa Macadame Elipse |
|
2700K |
615 |
570 |
675 |
80 |
CHM-6-27-80-36-AA10-F3-3 |
|
475 |
445 |
525 |
90 |
CHM-6-27-90-36-AA10-F3-3 |
|
|
455 |
420 |
500 |
95 |
CHM-6-27-95-36-AA10-F3-3 |
|
|
3000K |
650 |
605 |
715 |
80 |
CHM-6-30-80-36-AA10-F3-3 |
|
550 |
510 |
605 |
90 |
CHM-6-30-90-36-AA10-F3-3 |
|
|
510 |
475 |
565 |
95 |
CHM-6-30-95-36-AA10-F3-3 |
|
|
3500K |
670 |
625 |
740 |
80 |
CHM-6-35-80-36-AA10-F3-3 |
|
570 |
530 |
640 |
90 |
CHM-6-35-90-36-AA10-F3-3 |
|
|
550 |
515 |
605 |
95 |
CHM-6-35-95-36-AA10-F3-3 |
|
|
4000K |
695 |
645 |
760 |
80 |
CHM-6-40-80-36-AA10-F3-3 |
|
590 |
550 |
660 |
90 |
CHM-6-40-90-36-AA10-F3-3 |
|
|
565 |
525 |
620 |
95 |
CHM-6-40-95-36-AA10-F3-3 |
|
|
Saída Fluxo (lm) |
Referência |
Cor Renderização Índice |
Papel Número |
|||
|
TCC |
Tipo. (85ºC) |
Min. (85ºC) |
Tipo. (calculado) (25ºC) |
IRC (mín.) |
5-etapa Macadame Elipse |
3-etapa Macadame Elipse |
|
5000K |
695 |
646 |
775 |
80 |
CHM-6-50-80-36-AA10-F3-5 |
CHM-6-50-80-36-AA10-F3-3 |
|
600 |
558 |
680 |
90 |
CHM-6-50-90-36-AA10-F3-5 |
CHM-6-50-90-36-AA10-F3-3 |
|
|
6500K |
700 |
651 |
775 |
80 |
CHM-6-65-80-36-AA10-F3-5 |
CHM-6-65-80-36-AA10-F3-3 |
CHM-6 Papel Números (18V, Típico)
As tabelas a seguir descrevem produtos com fluxo típico e fluxo mínimo medido em 320mA e especificado em T=85ºC. Os valores a 25ºC são calculados e apresentados apenas para referência. Todo o produto é medido e especificado a 85ºC de temperatura de junção.
|
Saída Fluxo (lm) |
Referência |
Cor Renderização Índice |
Peça de pedido Número |
||
|
TCC |
Tipo. (85ºC) |
Min.. (85ºC) |
Tipo. (calculado) (25ºC) |
IRC (mín.) |
3-etapa Macadame Elipse |
|
2700K |
615 |
570 |
675 |
80 |
CHM-6-27-80-18-AA10-F3-3 |
|
475 |
445 |
525 |
90 |
CHM-6-27-90-18-AA10-F3-3 |
|
|
455 |
420 |
500 |
95 |
CHM-6-27-95-18-AA10-F3-3 |
|
|
3000K |
650 |
605 |
715 |
80 |
CHM-6-30-80-18-AA10-F3-3 |
|
550 |
510 |
605 |
90 |
CHM-6-30-90-18-AA10-F3-3 |
|
|
510 |
475 |
565 |
95 |
CHM-6-30-95-18-AA10-F3-3 |
|
|
3500K |
670 |
625 |
740 |
80 |
CHM-6-35-80-18-AA10-F3-3 |
|
570 |
530 |
640 |
90 |
CHM-6-35-90-18-AA10-F3-3 |
|
|
4000K |
695 |
645 |
760 |
80 |
CHM-6-40-80-18-AA10-F3-3 |
|
590 |
550 |
660 |
90 |
CHM-6-40-90-18-AA10-F3-3 |
|
|
Saída Fluxo (lm) |
Referência |
Cor Renderização Índice |
Papel Número |
|||
|
TCC |
Tipo. (85ºC) |
Min. (85ºC) |
Tipo. (calculado) (25ºC) |
IRC (mín.) |
5-etapa Macadame Elipse |
3-etapa Macadame Elipse |
|
5000K |
695 |
646 |
775 |
80 |
CHM-6-50-80-18-AA10-F3-5 |
CHM-6-50-80-18-AA10-F3-3 |
|
600 |
558 |
680 |
90 |
CHM-6-50-90-18-AA10-F3-5 |
CHM-6-50-90-18-AA10-F3-3 |
|
|
6500K |
700 |
651 |
775 |
80 |
CHM-6-65-80-18-AA10-F3-5 |
CHM-6-65-80-18-AA10-F3-3 |
CHM-6 Operando Características1
Características Elétricas
|
Parâmetro |
Símbolo |
Mínimo |
Típico |
Máximo |
Unidade |
|
Corrente direta2 |
Se |
160 |
320 |
mA |
|
|
Tensão direta3 |
Vf |
32.5 |
34 |
37.5 |
V |
|
Parâmetro |
Símbolo |
Mínimo |
Típico |
Máximo |
Unidade |
|
Corrente direta2 |
Se |
320 |
640 |
mA |
|
|
Tensão direta3 |
Vf |
15.5 |
17.5 |
18.8 |
V |
Características ópticas e elétricas
|
Parâmetro |
Símbolo |
Mínimo |
Típico |
Máximo |
Unidade |
|
Poder |
5.4 |
11 |
W |
||
|
Temperatura do Caso Operacional4 |
T c |
105 |
ºC |
||
|
Diâmetro da superfície emissora de luz |
LES |
6.3 |
milímetros |
||
|
Resistência térmica (junção-à-caixa) |
Θjc |
1.55 |
ºC/W |
||
|
Temperatura de junção |
Tj |
140 |
ºC |
||
|
Ângulo de visão |
120 |
Grau |
