Geração 3 CLM-22 COB Arrays LED branco

A série de LEDs Luminus Chip-on{1}}Board (COB) oferece uma solução completa de classe de iluminação projetada para aplicações de iluminação de alto desempenho. A seleção abrange uma ampla faixa de lúmens, de menos de 400 lm a mais de 10.000 lm, todas as principais temperaturas de cor e pode fornecer reprodução de cores superior a 97 em 2.700 K e 3.000 K e R9 igual a 95. Essas inovações permitem que engenheiros e designers de iluminação desenvolvam soluções de iluminação com máxima eficácia, brilho e qualidade geral.

Características
• Alto rendimento luminoso e eficácia típica
• Mais de 5.750 lm, 155 LPW @ 3.000 K, 80 CRI, Tj=85ºC
• Mais de 6.550 lm, 176 LPW @ 5.000 K, 70 CRI, Tj=85ºC
• CCT 2200K, 2400K, 2700K, 3000K, 3500K, 4000K, 5000K e 6500K
• IRC Ra 80 ou 90 min. em todas as cores (exceto 6500K)
• R9 até 90 min. CRI 98 típico em 2700K, 3000K, 3500K e 4000K
• 3 precisão de classificação de cores SDCM
• Excelente uniformidade de emissão óptica e consistência de cor em relação ao ângulo
• Excepcional estabilidade de cores a longo prazo
• A condutividade térmica do pacote é maior que a média do setor
• Ecologicamente correto: compatível com RoHS e REACH

Aplicações
• Arquitetônico e Especializado
• Iluminação pública
• Estacionamento e iluminação da área
• Iluminação do túnel

Cor Temperatura, CRI e R9 Valores

Cor Temperaturas	XX Valor	IRC	R9
2200K, 4000K, 5000K, 6500K	70	>70	-
2700K, 3000K, 3500K, 4000K, 5000K, 6500K	80	>80	>0
2400K, 2700K, 3000K, 3500K, 4000K, 5000K	90	>90	>50
2700K, 3000K	95	>95	>85
3500K, 4000K	95	>95	>75

CLM-22 Papel Números (Típico Fluxo)

As tabelas a seguir descrevem produtos com fluxo típico e fluxo mínimo medido em 1.100mA e especificado em Tj=85ºC. Os valores a 25ºC são calculados e apresentados apenas para referência.

TCC	Saída Fluxo (eu)		Referência	Cor Renderização Índice	Peça de pedido Número
TCC	Tipo. (85ºC)	Min. (85ºC)	Tipo. (calculado) (25ºC)	IRC (mín.)	3-etapa Macadame Elipse
2200K	4,922	4,575	5,415	70	CLM-22-22-70-36-AC30-F4-3
2400K	4,310	4,010	4,740	90	CLM-22-24-90-36-AC30-F4-3
2700K	5,440	5,060	5,875	80	CLM-22-27-80-36-AC30-F4-3
	4,485	4,170	4,845	90	CLM-22-27-90-36-AC30-F4-3
	4,290	3,990	4,635	95	CLM-22-27-95-36-AC30-F4-3
3000K	5,750	5,350	6,210	80	CLM-22-30-80-36-AC30-F4-3
	4,835	4,500	5,225	90	CLM-22-30-90-36-AC30-F4-3
	4,515	4,200	4,880	95	CLM-22-30-95-36-AC30-F4-3
3500K	5,920	5,505	6,395	80	CLM-22-35-80-36-AC30-F4-3
	4,935	4,590	5,325	90	CLM-22-35-90-36-AC30-F4-3
	4,715	4,385	5,095	95	CLM-22-35-95-36-AC30-F4-3
4000K	6,435	5,985	6,950	70	CLM-22-40-70-36-AC30-F4-3
	6,000	5,580	6,480	80	CLM-22-40-80-36-AC30-F4-3
	5,205	4,840	5,620	90	CLM-22-40-90-36-AC30-F4-3
	4,830	4,495	5,210	95	CLM-22-40-95-36-AC30-F4-3

TCC	Saída Fluxo (eu)		Referência	Cor Renderização Índice	Peça de pedido Número
	Tipo. (85ºC)	Min. (85ºC)	Tipo. (calculado) (25ºC)	IRC (mín.)	5-etapa Macadame Elipse	3-etapa Macadame Elipse
5000K	6,540	6,085	7,065	70	CLM-22-50-70-36-AC30-F4-5	CLM-22-50-70-36-AC30-F4-3
	6,040	5,615	6,525	80	CLM-22-50-80-36-AC30-F4-5	CLM-22-50-80-36-AC30-F4-3
	5,230	4,865	5,650	90	CLM-22-50-90-36-AC30-F4-5	CLM-22-50-90-36-AC30-F4-3
6500K	6,550	6,090	7,075	70	CLM-22-65-70-36-AC30-F4-5	CLM-22-65-70-36-AC30-F4-3
	6,020	5,595	6,500	80	CLM-22-65-80-36-AC30-F4-5	CLM-22-65-80-36-AC30-F4-3

CLM-22 Operando Características1

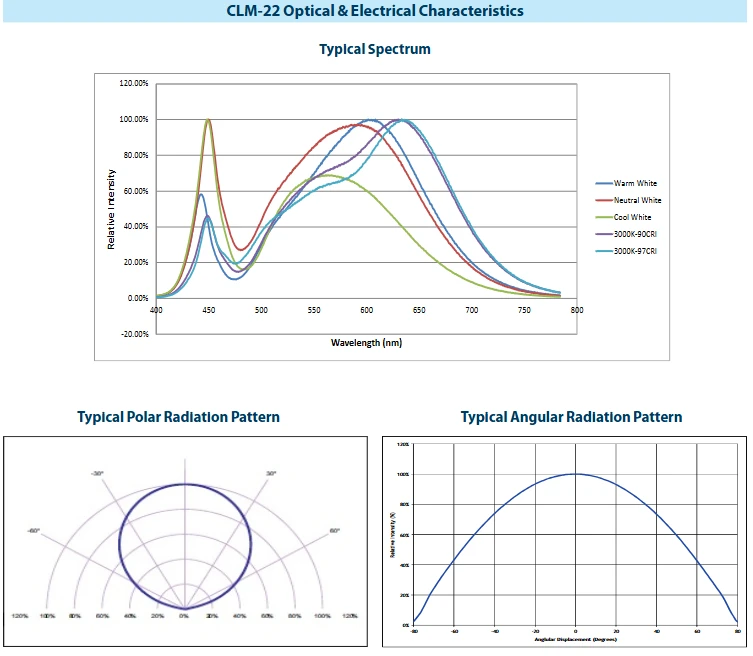

Características ópticas e elétricas

Parâmetro	Símbolo	Mínimo	Típico	Máximo	Unidade
Corrente direta2	Se		1,100	2,200	mA
Tensão direta3	Vf	31	34.7	38	V
Poder			38	82	W
Temperatura do Caso Operacional4	T c			105	ºC
Diâmetro da superfície emissora de luz	LES		22		milímetros
Resistência térmica (junção-à-caixa)	Θjc		0.19		ºC/W
Temperatura de junção	Tj			140	ºC
Ângulo de visão			120		Grau
