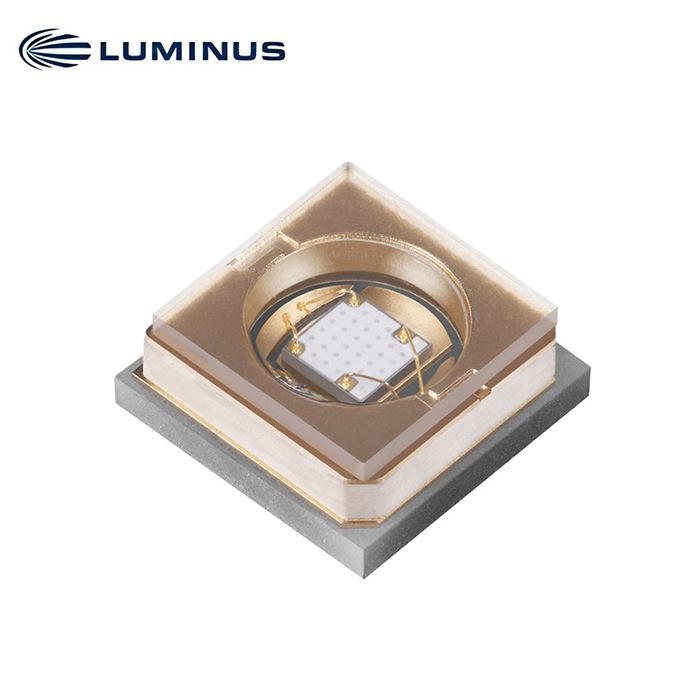

SBT-10X-UV

LED UVA

Enviar inquérito Converse agora

Baixar

Descrição

SBT-LED de montagem em superfície 10X-UV

Características
• LED UV de alta potência com comprimentos de onda de pico 365 - 425 nm
• A mais recente tecnologia UVX permite operação com ultra-alta densidade de potência-de até 4 A
• Saída de até 2 W para maximizar o desempenho dos sistemas de cura

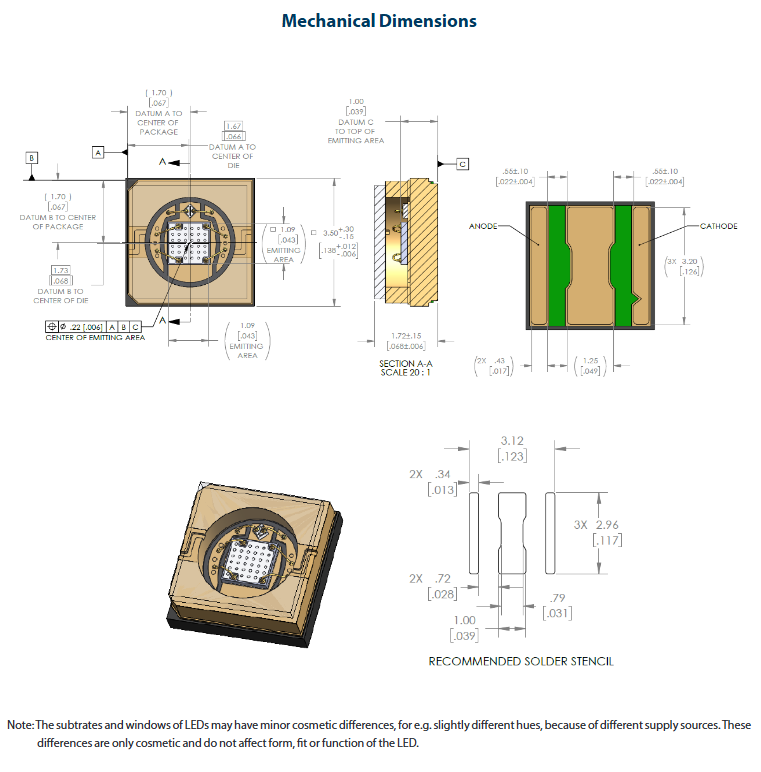

• Pacote padrão da indústria de 3 5 mm x 3 5 mm
• Ângulo de visão de 120 graus
• Ecologicamente correto: compatível com REACH, RoHS e halogênio

Aplicativos

• Cura- de tintas, revestimentos e adesivos
• Impressão 3D
• Litografia sem máscara
• Diagnóstico
• Imagem de fluorescência

Encomendar números de peças

Faixa de comprimento de onda (nm)	Fluxo Radiométrico		Caixas de comprimento de onda	Número da peça do pedido1,2
Faixa de comprimento de onda (nm)	Lixeira Código do Kit	Min. Fluxo (W)	Caixas de comprimento de onda	Número da peça do pedido1,2
365-375	AH	1 .3	365, 370	SBT-10X-UV-A120-AH365-22
380-390	AH	1 .3	380, 385	SBT-10X-UV-A120-AH380-22
390-400	AH	1 .3	390, 395	SBT-10X-UV-A120-AH390-22
400-410	AH	1 .3	400, 405	SBT-10X-UV-A120-AH400-22
415-425	AH	1 .3	415, 420	SBT-10X-UV-A120-AH415-22

Armazenamento Estrutura

Os LEDs SBT-10X-UV são especificados para fluxo radiométrico e comprimento de onda de pico em uma corrente de acionamento de 1,0 A com um pulso de 20 ms a 25 graus e colocados em um dos seguintes compartimentos de fluxo, comprimento de onda e tensão direta.

Caixas de Fluxo Radiométrico

Cor	Radiométrico Fluxo Lixeira (FF)	Mínimo Fluxo (W)	Máximo Fluxo (W)
ultravioleta	AH	1.30	1.40
	AJ	1.40	1.50
	AK	1.50	1.75
	AL	1.75	2.00

Pico Caixas de comprimento de onda

Cor	Comprimento de onda Lixeira (WWW)	Mínimo Comprimento de onda (nm)	Máximo Comprimento de onda (nm)
ultravioleta	365	365	370
	370	370	375
	380	380	385
	385	385	390
	390	405	410
	395	395	400
	400	400	405
	405	405	410
	415	415	420
	420	420	425

Armazenamento Estrutura

Avançar Caixas de tensão

Cor	Avançar Caixa de tensão	Mínimo Tensão (V)	Máximo Tensão (V)
ultravioleta	V0	3.0	3.1
	V1	3.1	3.2
	V2	3.2	3.3
	V3	3.3	3.4
	V4	3.4	3.5
	V5	3.5	3.6
	V6	3.6	3.7
	V7	3.7	3.8
	V8	3.8	3.9
	V9	3.9	4.0
	V10	4.0	4.1
	V11	4.1	4.2

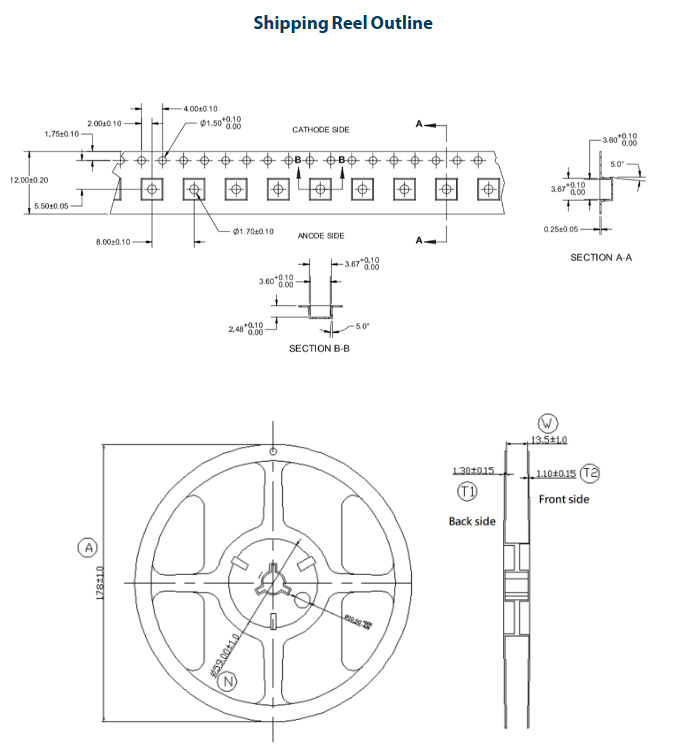

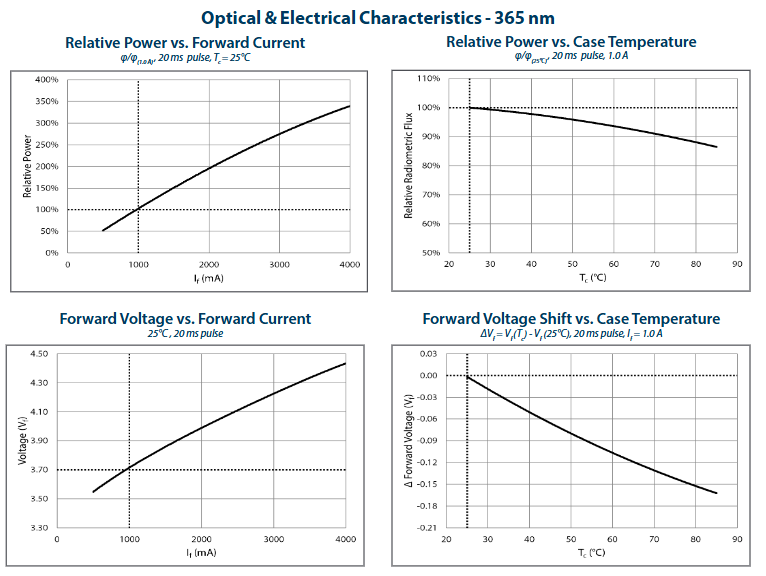

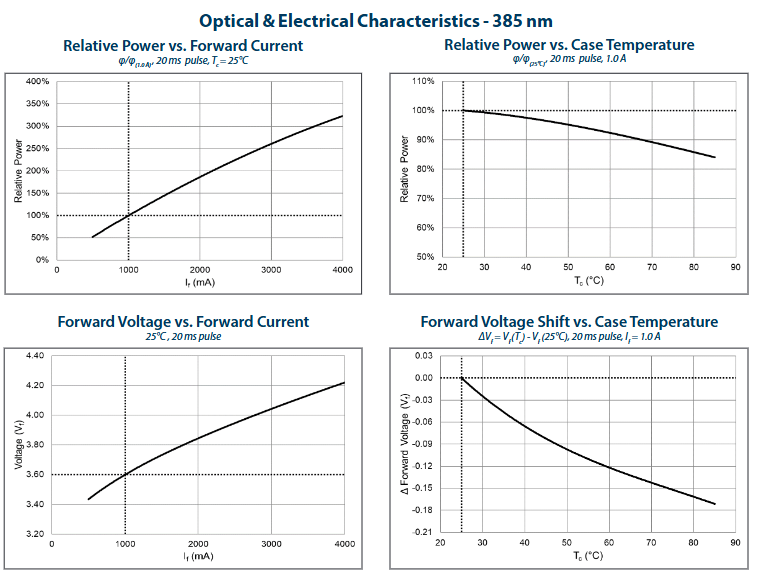

Típico Dispositivo Desempenho (Tc = 25 grau)

Características recomendadas Teste de corrente atual		Símbolo	365 nm	385 nm	395 nm	405 nm	420 nm	Unidade
Faixa de comprimento de onda de pico	tipo	λ	365-375	380-390	390-400	400-410	415-425	nm
Corrente de teste 1	tipo	I	1.0	1.0	1.0	1.0	1.0	A
Tipo de comprimento de onda de pico.	tipo	λp	367	385	395	405	420	nm
Tensão direta	min	FV mín.	3.0	3.0	3.0	3.0	3.0	V
	tipo	FV	3.7	3.4	3.6	3.7	3.7	V
	máx.	FV máx.	4.2	4.1	4.1	4.2	4.2	V
Fluxo Radiométrico 2	tipo	Φtipo	1.6	1.6	1.5	1.4	1.4	W
FWHM a 50% de Φ	tipo	Δλ1/2	15	15	15	17	17	nm
Dispositivo Caráter Térmicocaracterísticas em 3	.0 A 3
Resistência térmica elétrica (junção à caixa)	tipo	Rθj-c (eletr.)			1.8			grau /W
Resistência térmica real (junção ao caso) WPE=31.7%	tipo	Rθj-c (real)			2.6			grau /W

Avaliações Máximas Absolutas

	Símbolo	Valores	Unidade
Corrente Mínima Absoluta (CW ou Pulsada) 1	Eumin	0.2	A
Corrente máxima absoluta para 365 nm (CW) 2	Imax	2.5	A
Corrente Máxima Absoluta para 385/395/405/420 nm (CW) 2	Imax	4.0	A
Corrente de surto máxima absoluta para 365 nm 2 (Frequência > 240 Hz, ciclo de trabalho =10%, t=1ms)	É	3.75	A
Corrente de surto máxima absoluta para 385/395/405/ 420nm2 (Frequência > 240 Hz, ciclo de trabalho =10%, t=1ms)	É	6.0	A
Temperatura máxima de junção 2	Tjmax	125	grau
Faixa de temperatura de armazenamento	Ts	-40 a +100	grau
Sensibilidade ESD (HBM)	Vb	8	kV
