SST-20-DR Geração 2

LEDS para horticultura

Enviar inquérito

Baixar

Descrição

LED vermelho escuro SST-20-DR Gen 2

Características
• LED vermelho profundo de alta potência com comprimento de onda de pico de 660 nm
• Eficiência-do plugue de parede: tipo. 67% @ 350 mA
• Ângulo de visão de 120 graus a 50% Iv
• Baixa resistência térmica
• Proteção-integrada contra ESD
• Resistente à corrosão
• Compatível com RoHS e REACh

Aplicativos
• Horticultura / Growlights
• Ciências da Vida
• Médico

SST-20 Armazenamento Estrutura

Os LEDs SST-20 Deep Red são testados quanto ao fluxo luminoso e cromaticidade em uma corrente de acionamento de 700mA - 20ms de pulso único e colocados em um dos seguintes compartimentos de fluxo luminoso (FF) e cromaticidade (WW):

Fluxo Caixas - Teste doença=700mA, 250C, 20EM pulso

Caixa de Fluxo (FF)	Fluxo Mínimo (mW)	Fluxo Máximo (mW)
X	870	910
Y	910	950
Z	950	990
AA	990	1030
AB	1030	1070

Comprimento de onda Caixas - Teste doença=700mA, 250C, 20EM pulso

Caixa de cromaticidade (WW)	Comprimento de onda mínimo (nm)	Comprimento de onda máximo (nm)
D1	640	645
D2	645	650
D3	650	655
D4	655	660
D5	660	665
D6	665	670

Informações sobre pedidos

Produtos	Número da peça do pedido	Descrição
SST-20-DR-B120H	SST-20-DR-B120H-xx123	LED vermelho profundo de 2 mm2 de alta potência em um pacote de montagem em superfície 3535 com alta condutividade térmica e lente de 120 graus

Kit de lixo vermelho escuro SST-20 Ordem Códigos

Cor

Fluxo Luminoso

Caixas de cromaticidade

Número do kit

Fluxo do Kit de Bin

Código

Min. Fluxo

Vermelho profundo

870

D1,D2,D3,D4,D5,D6

SST-20-DR-B120H-X660

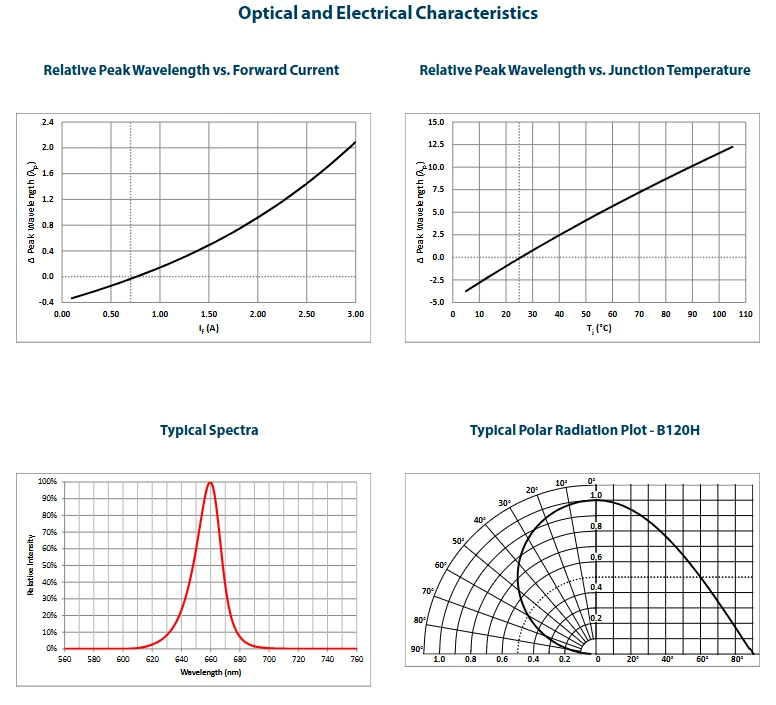

Caráter Óptico e Elétricoerística em 350mA e 700mA1

Parâmetro	Símbolo	Mínimo	Típico	Máximo	Unidade
Corrente direta2	Se		350	2,000	mA
Potência de saída em 350mA	Φ r		460		mW
Tensão direta em 350mA	Vf	1.8	1.95	2.6	V
Fluxo de fótons fotossintéticos (PPF) a 350mA	PPF400-700nm		2.52		μmol/s
Eficiência PPF (PPE) a 350mA	EPI400-700nm		3.69		µmol/J
Parede-Eficiência do plugue a 350mA	WPE		67		%
Potência de saída em 700mA	Φ r		920		mW
Tensão direta em 700mA	Vf		2.15		V
Fluxo de fótons fotossintéticos (PPF) a 700mA	PPF400-700nm		5.02		μmol/s
Eficiência PPF (PPE) a 700mA	EPI400-700nm		3.34		µmol/J
Parede-Eficiência do plugue a 700mA	WPE		61		%
Ângulo de visão	2 Ø1/2		120		graus
Comprimento de onda máximo	λP	640	660	670	nm
FWHM	Δλ1/2	20	22	24	nm
Resistência Térmica (Elétrica)	RTH		1.3		grau /W

Avaliações Máximas Absolutas2

Parâmetro	Símbolo	Avaliação	Unidade
Corrente direta3,4	I	2.0	A
Dissipação de energia	DP	5	W
Tensão reversa	VR	5	V
Temperatura de armazenamento	TsTg	-40~100	grau
Temperatura de junção	Tj	115 ºC	grau
Temperatura de soldagem	TslD	JEDEC 020, 260ºC
Sensibilidade ESD (HBM)	VB	6000	V
