SST-10-FR

LEDS para horticultura

Enviar inquérito

Baixar

Descrição

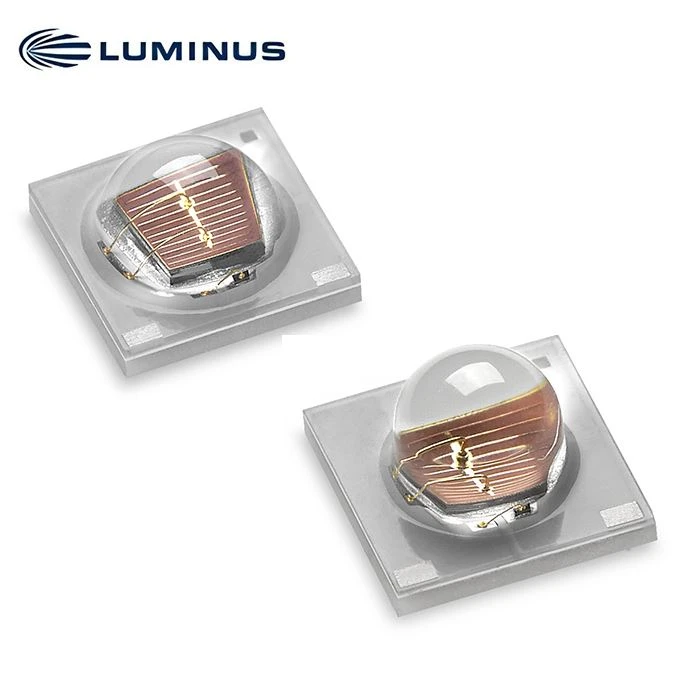

LED vermelho distante SST-10-FR

Características
• LED vermelho distante de alta potência com comprimento de onda de pico de 730 nm
• Eficiência-do plugue de parede: tipo. 42% @350mA
• Ângulo de visão de 90 ou 130 graus a 50% Iv
• Baixa resistência térmica
• Proteção-integrada contra ESD
• Compatível com RoHS e REACh

Aplicativos
• Horticultura / Growlights
• Visão mecânica
• Sistemas de Vigilância / CFTV

SST-10 Armazenamento Estrutura

Os LEDs SST-10 Far Red são testados quanto ao fluxo luminoso e cromaticidade em uma corrente de acionamento de 350mA - 20ms de pulso único e colocados em um dos seguintes compartimentos de fluxo luminoso (FF) e cromaticidade (WW):

Fluxo Caixas - Teste doença=350mA, 250C, 20EM pulso

Caixa de Fluxo (FF)	Fluxo Mínimo (mW)	Fluxo Máximo (mW)
G	270	310
H	310	350
J	350	390

Comprimento de onda Caixas - Teste doença=350mA, 250C, 20EM pulso

Caixa de cromaticidade (WW)	Comprimento de onda mínimo (nm)	Comprimento de onda máximo (nm)
F1	720	725
F2	725	730
F3	730	735
F4	735	740
F5	740	745
F6	745	750

Informações sobre pedidos

Produtos	Peça de pedido Número	Descrição
SST-10-FR-B90	SST-10-FR-B90-xx123	LED vermelho distante de 1 mm2 de alta potência em um pacote de montagem em superfície 3535 e uma lente de 90 graus
SST-10-FR-B130	SST-10-FR-B130-xx123	LED vermelho distante de 1 mm2 de alta potência em um pacote de montagem em superfície 3535 e uma lente de 130 graus

Kit de lixo vermelho distante SST-10 Ordem Códigos

Cor

Fluxo Luminoso

Caixas de cromaticidade

Número do kit

Fluxo do Kit de Bin

Código

Min. Fluxo

Vermelho distante

270

F1,F2,F3,F4,F5,F6

G730

Características ópticas e elétricas a 350mA1

Parâmetro	Símbolo	Mínimo	Típico	Máximo	Unidade
Corrente direta2	Se		350	1,500	mA
Potência de saída	Φ r		310		mW
Tensão direta	Vf	1.8	2.1	2.6	V
Eficiência-de tomada de parede	WPE		42		%
Ângulo de visão	2 Ø1/2		90 ou 130		graus
Comprimento de onda máximo	λP	720	730	750	nm
FWHM	Dλ1/2	29	31	33	nm
Resistência Térmica (Elétrica)	RTH		5.3		grau /W

Avaliações Máximas Absolutas2

Parâmetro	Símbolo	Avaliação	Unidade
Corrente direta3,4	I	1.5	A
Dissipação de energia	PD	3.0	W
Tensão reversa	VR	5	V
Temperatura de armazenamento	TsTG	-40~100	grau
Temperatura de junção	TJ	115 ºC	grau
Temperatura de soldagem	Tsld	JEDEC 020, 260ºC
Sensibilidade ESD (HBM)	Vb	6000	V
